Разгрузчик-выпрямитель-податчик 3 в 1 - серия MAF6-G
Ширина материала от 1,0 до 6,0 мм - серия MAF6-G
Специально разработан для материалов высокой прочности
Занимает меньше места
Высокая производительность и точность подачи
Меньше ручной работы и простота в управлении

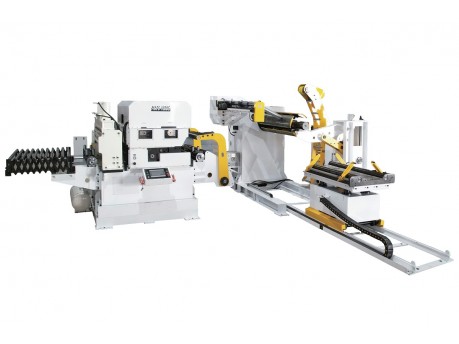

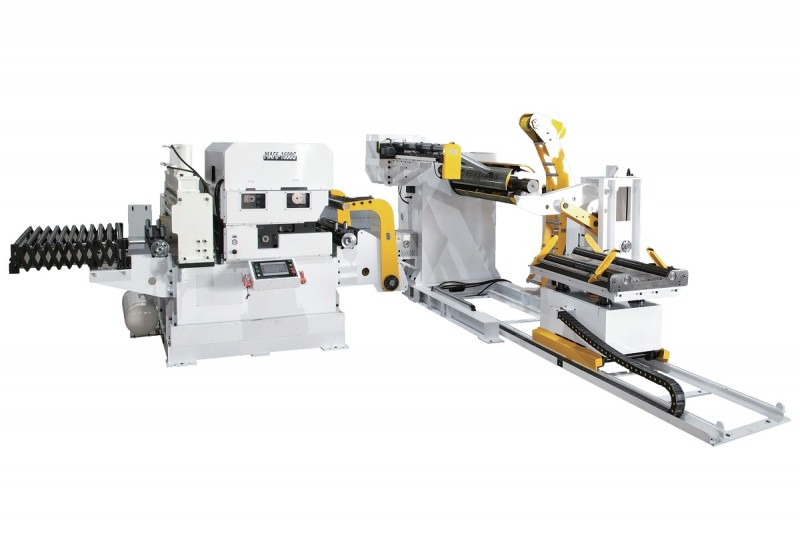

Податчик 3 в 1, также известный как компактный раскатчик-выпрямитель-податчик, представляет собой комплексное устройство, оснащенное раскатчиком, выпрямителем и податчиком. Он разработан с преимуществами занимаемого меньшего пространства и более высокой точности подачи.
Специально созданная автоматическая система буксировки для толстых и широких материалов сократила человеческий труд, улучшила эффективность работы и предотвратила опасность при буксировке материала.
Прессующая рука удерживает материал в тугом положении. Во время движения раскатчика мотор в руке работает в противоположном направлении и быстрее, что гарантирует надежное удержание материала.
Гидравлическое расширение раскатчика значительно упростило загрузку материала. Дисковая тормозная система улучшила стабильность раскатчика при остановке и защитила редуктор и мотор.
Выпрямитель и податчик разработаны на одной раме, приводимые в действие одним сервомотором, поэтому полоса будет зажата крепче и скользить будет меньше во время подачи, что обеспечивает точность и стабильность подачи. Высота рамы может быть скорректирована в случае различной высоты штампа.
Выбираемая гидравлическая тележка для загрузки материала приносит удобство при загрузке материала, гарантирует безопасность при работе и повышает эффективность работы.
ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ
-
Тележка для загрузки бобины, удобная для загрузки бобины и безопасной эксплуатации. Большинство клиентов выбирают этот вариант.
-
Гидравлический ножницы, используемый для отрезки деформированной головы и хвоста материала.
-
Раздвижной выпрямитель, облегчает чистку роликов выпрямителя. Подходит для производства с высокими требованиями к поверхности, таких как алюминий, медь и т. д., в соответствии с материалом клиентов.
-
Податчик для конца бобины, подходящий для пресса типа H, поскольку податчик находится далеко от формы, податчик разработан для подачи конца бобины примерно на 2 метра, чтобы улучшить использование материала. В соответствии с материалом клиентов и моделью прессы.
Модель |
МАФ6-600Г |
МАФ6-800Г |
МАФ6-1000Г |
МАФ6-1300Г |
МАФ6-1600Г |
МАФ6-1800Г |
Ширина материала |
100~600 |
100~800 |
100~1000 |
100~1300 |
100~1600 |
100~1800 |
Толщина материала |
1,0-6,0 мм |
|||||
Макс. вес катушки |
5000 кг |
7000/10000кг |
10000кг/15000кг |
15000кг |
||
Внутренний диаметр катушки |
¢ 460-530мм |
|||||
Внешний диаметр катушки |
¢1600мм |
|||||
Макс. скорость подачи |
16 м/мин |
|||||
Выравнивающие ролики |
¢84 мм вверх 5/вниз 5 |
|||||
Подающие ролики |
2 ролика¢120 мм |
|||||
Расширение разматывателя |
Гидравлическое расширение |
|||||
Тормозная система |
электромагнитный |
дисковый тормоз |
||||
Серводвигатель |
переменного тока 7,5 кВт |
переменного тока 7,5 кВт |
переменного тока 11 кВт |
переменного тока 15 кВт |
переменного тока 22 кВт |
переменного тока 22 кВт |
Двигатель разматывателя |
переменного тока 2,2 кВт |
переменного тока 3,7/5,5 кВт |
переменного тока 5,5 кВт/7,5 кВт |
переменного тока 7,5 кВт |
||
Буксирная система |
автоматическая тяговая подача |
|||||
Ролики применяются |
1 комплект |
2 комплекта усиления |
3 комплекта усилений |
|||
Напряжение питания |
380 В переменного тока |
|||||
Давление воздуха |
6 кг |
|||||
Размер машины |
5,2*3,1*2,4 |
5,2*3,3*2,4 |
5,2*3,5*2,4 |
5,2*3,7*2,4 |
5,7*5,3*2,8 |
5,7*5,6*2,8 |
Вышеуказанные характеристики являются нашими стандартными машинами. Если вы не можете найти подходящую машину для ваших потребностей, обращайтесь к нам. Мы можем разработать и изготовить оборудование с учетом ваших индивидуальных потребностей. Добро пожаловать в наш завод в городе Юэян, провинция Хунань, Китай.
