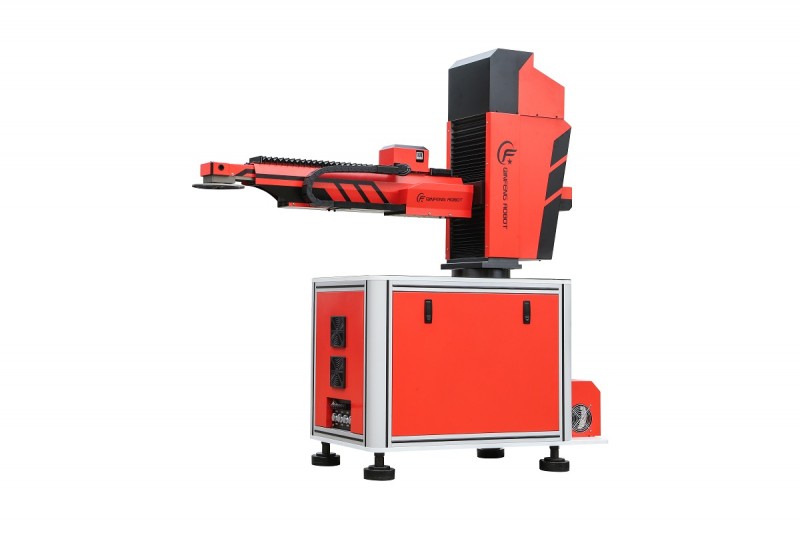

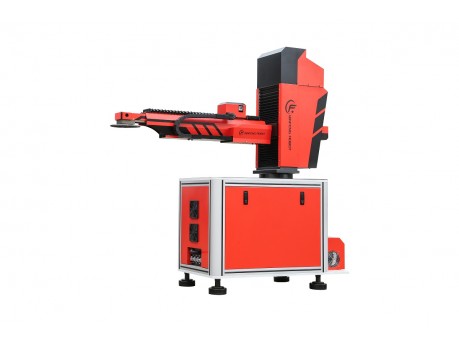

Манипулятор для штамповки с поворотной рукояткой на 5 кг
QF-5045-S6-5 роботизированный манипулятор для штамповки
Подходит для пресс-машин с тоннажем до 300 тонн и центральным расстоянием пресса до 3,2 метра.
Рекомендуемый размер захваченного изделия - до 600*600 мм.
Подходит для штамповочных участков электронных изделий, деталей бытовой техники, механических деталей и автозапчастей.
Уникальный патент на изобретение "манипулятор для штамповки крупногабаритных деталей" и полезная модель "конструкция руки для манипулятора штамповки крупногабаритных деталей" эффективно решают задачу эффективного и стабильного подбора и установки крупногабаритных деталей весом до 20 кг.
Применяется собственный алгоритм управления роботом для осуществления согласованного управления каждой осью. В соответствии с характеристиками подачи в штамповочной промышленности автоматически генерируется оптимальная траектория движения, что обеспечивает стабильность и эффективность работы с производительностью 10-20 раз в минуту (в зависимости от модели манипулятора и производственной среды).
Обладает высокой гибкостью, что позволяет осуществлять различные штамповочные действия во всех направлениях и из разных углов: переворот, скрепление (до выгрузки), боковое подвешивание, наклонная установка, складирование и т.д. Также подходит для непрерывной формы, множественных режимов на одной машине и других процессов формирования.
Каждая ось использует высокопроизводительную абсолютную систему серводвигателей, схема оптимизирована, и общая производительность отлична. Также имеется функция запоминания положения при отключении питания, чтобы избежать неудобства возврата в исходное положение.
Используется открытая программируемая технология, поддерживает редактирование траектории движения, простое управление, гибкое управление, может хранить различную информацию о продукции с высокой взаимозаменяемостью. Однократная настройка может использоваться длительное время.
Подходит для всех типов штамповочного оборудования на рынке: шестеренчатые штамповочные прессы, пневматические штамповочные прессы, гидравлические прессы, и может быть подключен на ваше усмотрение, независимо от тоннажа или высоты машины, для осуществления свободной комбинации и соединения оборудования.
Используются известные марки из страны и за рубежом и высокоточные основные комплектующие, качество стабильно надежно, погрешность позиционирования контролируется на уровне ±0,1 мм, уровень отказов ниже 1‰, срок службы составляет 8-10 лет (в зависимости от производственной среды и условий технического обслуживания).
Продукт имеет высокую степень стандартизации и требуется только настройка захвата (тип с вакуумными присосками, пневматический тип, магнитный тип и т.д.). Легко устанавливается, и может быть осуществлена массовая производство в течение трех дней после заказа.
|
Модель |
QF-5045-S6-5 |
|
|
Параметр |
Единица |
Индекс |
|
Напряжение |
В |
220±10% |
|
Частота питания |
Гц |
50/60 |
|
Власть |
КВт |
3,5 |
|
Рабочая температура |
℃ |
-20~45 |
|
Относительная влажность рабочей среды |
% |
20~80 |
Осевой ход хода |
Угол поворота руки |
0 |
±170 |
Телескопический ход руки вверх и вниз |
мм |
0~340 (мин. поверхность захвата 1000 мм) |
|
Рукоятка переднего и заднего телескопического хода |
мм |
1120~1650 |
|
Угол поворота руки |
0 |
±180 (не применимо для 4 осей) |
|
Угол поворота присоски объекта |
0 |
±360 |
|
|
Производительность (в зависимости от размера продукта) |
шт/ч |
800~1000 (17 раз/мин) |
|
Точность подачи |
мм |
±0,1 |
|
Макс. рабочий радиус |
мм |
1650 г. |
|
Вес захвата |
кг |
≤5 |
|
Размер робота (Д*Ш*В) |
мм |
1100*600*1750 (высота варьируется) |
|
Вес робота |
кг |
≈400 |
