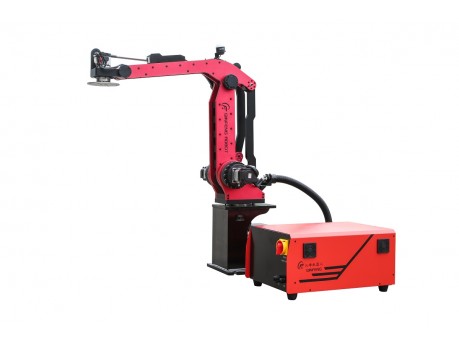

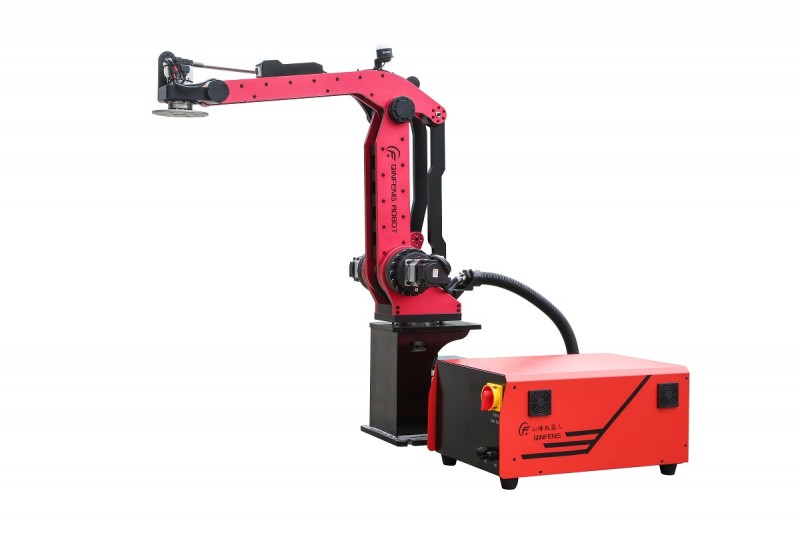

Интеллектуальный штамповочный манипулятор с совместным управлением длиной 1,2 метра
QF-MD-1200 Интеллектуальный штамповочный манипулятор с совместным управлением
Бренд: Робот Qinfeng, манипулятор Qinfeng
Подходит для пресс-машины с тоннажем до 110 тонн и центральным расстоянием пресса до 2,2 метра.
Рекомендуемый размер захватываемого изделия - до 400*400 мм.
Подходит для штамповки мелких электронных изделий, деталей бытовой техники и механических деталей.
Данный манипулятор эффективно решает задачи подбора и размещения материалов весом до 100 кг. Размах руки может достигать 3,1 метра, а эффективность - от 8 до 20 операций в минуту (в зависимости от модели манипулятора и производственной среды).
С программами движения, такими как паллетирование и депаллетирование материалов, он подходит для укладки, депаллетирования и перемещения обычных материалов.
Обладая высокой гибкостью, он осуществляет различные штамповочные действия во всех направлениях и из разных углов: переворот, удаление обрезков (до выгрузки), боковое подвешивание, наклонное размещение, укладка и т. д. Также подходит для непрерывного формования, работы в режиме одной машины с несколькими режимами и других процессов формования.
Каждая ось использует высокопроизводительную абсолютную систему сервопривода, оптимизированную схему и общую память положения при отключении для избежания возврата в исходное положение.
Применяется открытая программная технология, поддерживающая редактирование траектории движения, обеспечивая простое управление, гибкий контроль и возможность хранения различной информации о продукции для долгосрочного использования.
Подходит для всех типов оборудования для штамповки на рынке: шестеренчатые пресс-станки, пневматические прессы, гидравлические прессы, и может быть подключен независимо от тоннажа или высоты машины для создания свободной комбинации оборудования.
Используются известные марки как внутри страны, так и за рубежом, а также высокоточные основные комплектующие для обеспечения стабильного и надежного качества с погрешностью позиционирования в пределах ±0,1 мм, с вероятностью отказов менее 1‰ и сроком службы 8-10 лет (в зависимости от производственной среды и условий обслуживания).
Продукт имеет высокую степень стандартизации и требует только индивидуальной настройки захвата (присоски, пневматический, магнитный захват и т. д.). Легко устанавливается и может быть массово произведен в течение трех дней с момента доставки.
Модель |
QF-MD-1200 |
|
Параметр |
Единица |
Индекс |
Напряжение |
В |
220±10% |
Частота питания |
Гц |
50/60 |
Власть |
КВт |
3,5 |
Рабочая температура |
℃ |
-20 ~ 45 |
Относительная влажность рабочей среды |
% |
20 ~ 80 |
Макс. рабочий радиус |
мм |
1200 |
Мин. рабочий радиус |
мм |
250 |
Макс. точность, повторяемость |
мм |
±0,1 |
Вес захвата |
кг |
≤ 6 |
Макс. диапазон каждого движения сустава |
0 |
Дж1±160⁰ |
0 |
J2+75 ⁰,- 25⁰ |
|
0 |
J3+75 ⁰,- 65⁰ |
|
0 |
Дж4±300⁰ |
|
Макс. скорость каждого движения сустава |
⁰/С |
J1 259,2 |
⁰/С |
Дж2 257,1 |
|
⁰/С |
J3 223,1 |
|
⁰/С |
J4 337,5 |
|
Вес робота |
кг |
≈ 138 |
