Интеллектуальный штамповочный манипулятор с размахом 3,1 метра

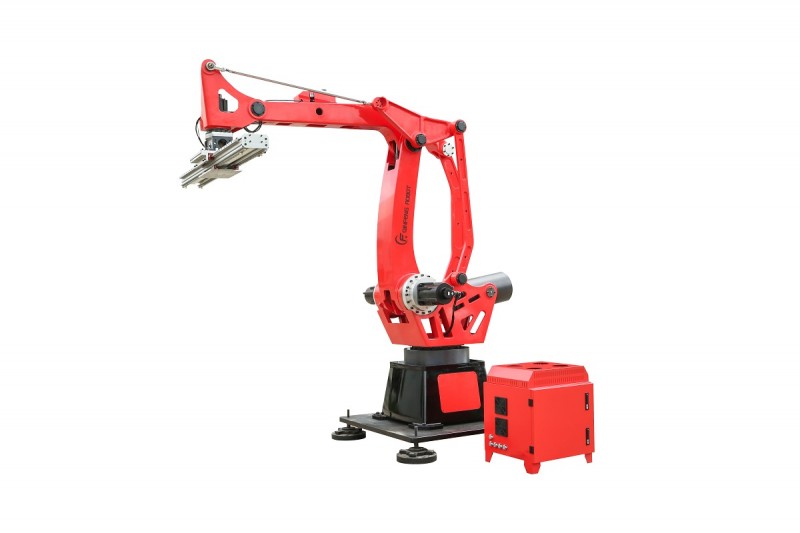

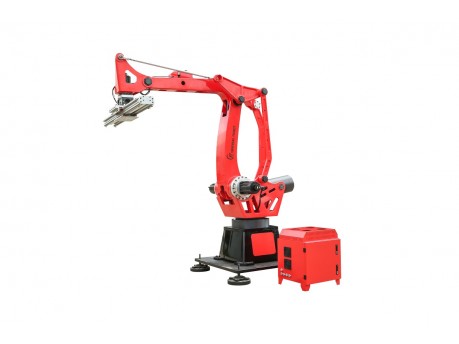

Интеллектуальный штамповочный манипулятор QF-MD-3100
Подходит для мест мультипрессового соединения с тоннажем до 1600 тонн, а также для однорежимного штамповочного оборудования с тоннажем до 1600 тонн.
Рекомендуемый размер захваченного изделия - до 2000*2000 мм.
Подходит для штамповочных участков для электронных изделий, деталей бытовой техники, механических деталей и автозапчастей.
В то же время подходит для паллетирования и распаллетирования обычных листовых материалов.
Эффективно решает проблему подбора и установки материалов в пределах 100 кг. Размах руки достигает 3,1 м, а эффективность может достигать 8-20 раз в минуту (в зависимости от модели манипулятора и производственной среды).
С программами движения, такими как паллетирование и распаллетирование материалов, подходит для складирования, распаллетирования и перемещения обычных материалов.
С высокой гибкостью способен осуществлять различные штамповочные действия во всех направлениях и под разными углами: переворот, скрепление (перед выгрузкой), боковое подвешивание, наклонная установка, складирование и т.д. Также подходит для непрерывного прессования, множественных режимов на одной машине и других пресс-форм.
Каждая ось использует высокопроизводительную абсолютную серводвигательную систему, схема оптимизирована, и общая производительность отличная. В то же время есть функция запоминания положения при отключении питания, чтобы избежать неудобств возвращения в исходное положение.
Используется открытая программируемая технология, поддерживает редактирование траектории движения, простое управление, гибкое управление, может хранить различную информацию о продукции с высокой взаимозаменяемостью. Однократная настройка может использоваться в течение длительного времени.
Подходит для всех типов штамповочного оборудования на рынке: зубчатый штамповочный пресс, пневматический штамповочный пресс, гидравлический пресс, и может быть подключен на ваше усмотрение, независимо от тоннажа или высоты машины, для осуществления свободной комбинации и соединения оборудования.
Используются известные марки из страны и за рубежом, а также высокоточные основные комплектующие, качество стабильно надежно, погрешность позиционирования контролируется на уровне ±0,1 мм, уровень отказов ниже 1‰, срок службы составляет 8-10 лет (в зависимости от производственной среды и условий технического обслуживания).
Продукт имеет высокую степень стандартизации и требуется только настройка захвата (тип с вакуумными присосками, пневматический тип, магнитный тип и т.д.). Легко устанавливается, и может быть осуществленна массовая производство в течение трех дней после заказа.
Модель |
QF-MD-3100 |
|
Параметр |
Единица |
Индекс |
Напряжение |
В |
АС 380 |
Частота питания |
Гц |
50/60 |
Власть |
КВт |
8 ,5 |
Рабочая температура |
℃ |
-20 ~ 45 |
Относительная влажность рабочей среды |
% |
20 ~ 80 |
Макс. рабочий радиус |
мм |
3100 |
Мин. рабочий радиус |
мм |
1050 |
Макс. точность, повторяемость |
мм |
±0,1 |
Вес захвата |
кг |
≤100 |
Макс. диапазон каждого движения сустава |
0 |
Дж1±160⁰ |
0 |
J2+75⁰, -40⁰ |
|
0 |
J3+75⁰, -52⁰ |
|
0 |
Дж4±300⁰ |
|
Макс. скорость каждого движения сустава |
⁰/С |
Дж1 164,1 |
⁰/С |
Дж2 120 |
|
⁰/С |
J3 156,7 |
|
⁰/С |
Дж4 167,7 |
|
Вес робота |
кг |
≈1500 |
