Интеллектуальный штамповочный манипулятор с размахом 1,4 метра

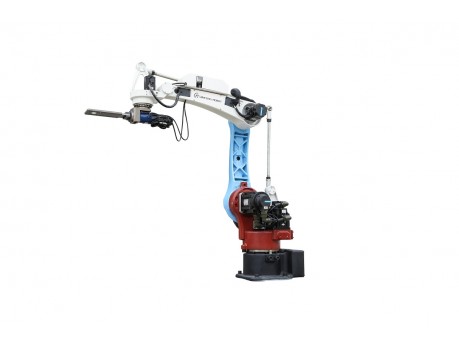

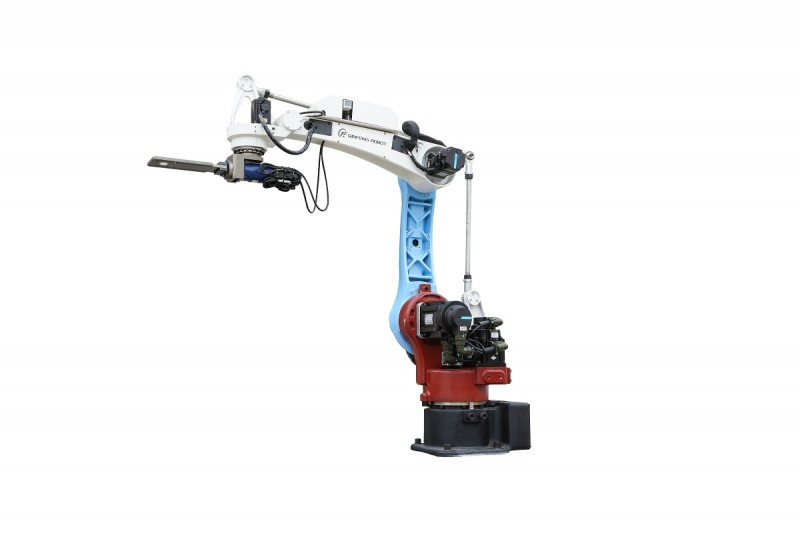

Интеллектуальный штамповочный манипулятор QF-MD-1400
Подходит для пресс-машин с тоннажем до 350 тонн и центрального расстояния пресса до 2,8 метра.
Рекомендуемый размер захваченного изделия - до 800*800 мм.
Подходит для штамповочных участков малых электронных изделий, деталей бытовой техники и механических деталей.
В то же время подходит для паллетирования и распаллетирования обычных листовых материалов.
Эффективно решает задачи подбора и установки материалов весом до 100 кг. Размах руки достигает 3,1 метра, а эффективность может достигать 8-20 раз в минуту (в зависимости от модели манипулятора и производственной среды).
С помощью программ траектории, таких как паллетирование и распаллетирование материалов, подходит для стеклования, распаллетирования и перемещения обычных материалов.
Обладает высокой гибкостью, что позволяет осуществлять различные штамповочные действия во всех направлениях и из разных углов: переворот, скрепление (до выгрузки), боковое подвешивание, наклонная установка, складирование и т.д. Также подходит для непрерывной формы, множественных режимов на одной машине и других процессов формирования.
Каждая ось использует высокопроизводительную абсолютную систему серводвигателей, схема оптимизирована, и общая производительность отлична. Также имеется функция запоминания положения при отключении питания, чтобы избежать неудобства возврата в исходное положение.
Используется открытая программируемая технология, поддерживает редактирование траектории движения, простое управление, гибкое управление, может хранить различную информацию о продукции с высокой взаимозаменяемостью. Однократная настройка может использоваться длительное время.
Подходит для всех типов штамповочного оборудования на рынке: шестеренчатые штамповочные прессы, пневматические штамповочные прессы, гидравлические прессы, и может быть подключен на ваше усмотрение, независимо от тоннажа или высоты машины, для осуществления свободной комбинации и соединения оборудования.
Используются известные марки из страны и за рубежом и высокоточные основные комплектующие, качество стабильно надежно, погрешность позиционирования контролируется на уровне ±0,1 мм, уровень отказов ниже 1‰, срок службы составляет 8-10 лет (в зависимости от производственной среды и условий технического обслуживания).
Продукт имеет высокую степень стандартизации и требуется только настройка захвата (тип с вакуумными присосками, пневматический тип, магнитный тип и т.д.). Легко устанавливается, и может быть осуществлена массовая производство в течение трех дней после заказа.
Модель |
QF-MD-1400 |
|
Параметр |
Единица |
Индекс |
Напряжение |
В |
АС 380 |
Частота питания |
Гц |
50/60 |
Власть |
КВт |
4 |
Рабочая температура |
℃ |
-20 ~ 45 |
Относительная влажность рабочей среды |
% |
20 ~ 80 |
Макс. рабочий радиус |
мм |
1400 |
Мин. рабочий радиус |
мм |
350 |
Макс. точность, повторяемость |
мм |
±0,1 |
Вес захвата |
кг |
≤10 |
Макс. диапазон каждого движения сустава |
0 |
Дж1±160⁰ |
0 |
J2+75⁰, -35⁰ |
|
0 |
J3+75⁰, -25⁰ |
|
0 |
Дж4±300⁰ |
|
Макс. скорость каждого движения сустава |
⁰/С |
Дж1 152,5 |
⁰/С |
Дж2 148,7 |
|
⁰/С |
J3 191,4 |
|
⁰/С |
Дж4 360 |
|
Вес робота |
кг |
≈275 |
